Hiệu năng lớn của hệ thống IoT nhỏ gọn trong sản xuất nông nghiệp

17/03/2021 18690 lượt xem

Với nhiều năm kinh nghiệm hoạt động trong lĩnh vực tư vấn và triển khai công nghệ số trong nông nghiệp tại Việt Nam, Hợp tác xã Nông nghiệp Số đã nghiên cứu và đưa ra thị trường giải pháp IoT (Internet of things – Vạn vật kết nối) với các ưu điểm như sau: Các thiết bị nhỏ gọn, kết nối không dây, dễ cài đặt, dễ sử dụng, hiệu năng cao và phù hợp với mọi mô hình sản xuất nông nghiệp, đặc biệt là mô hình sản xuất vừa và nhỏ.

I. Cấu trúc cơ bản của hệ thống:

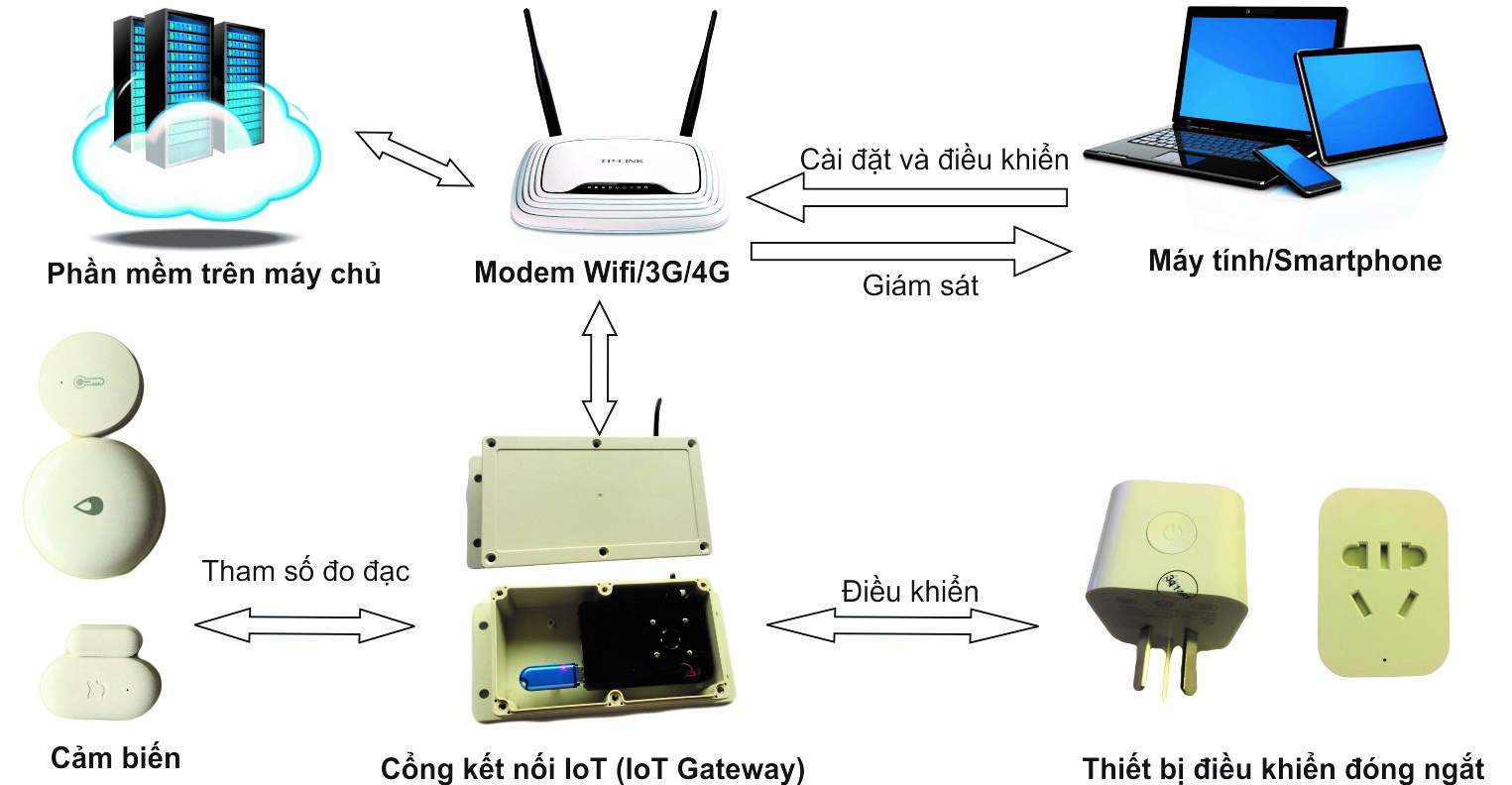

Hình 01. Mô hình cơ bản của hệ thống

Mô tả các thành phần hệ thống:

1.1 Cổng kết nối IoT (IoT Gateway): Kết nối các thiết bị với người dùng thông qua mạng wifi/3G/4G/LAN; thu thập dữ liệu từ các cảm biến; bật tắt thiết bị tự động hoặc thông qua tín hiệu điều khiển từ người dùng.

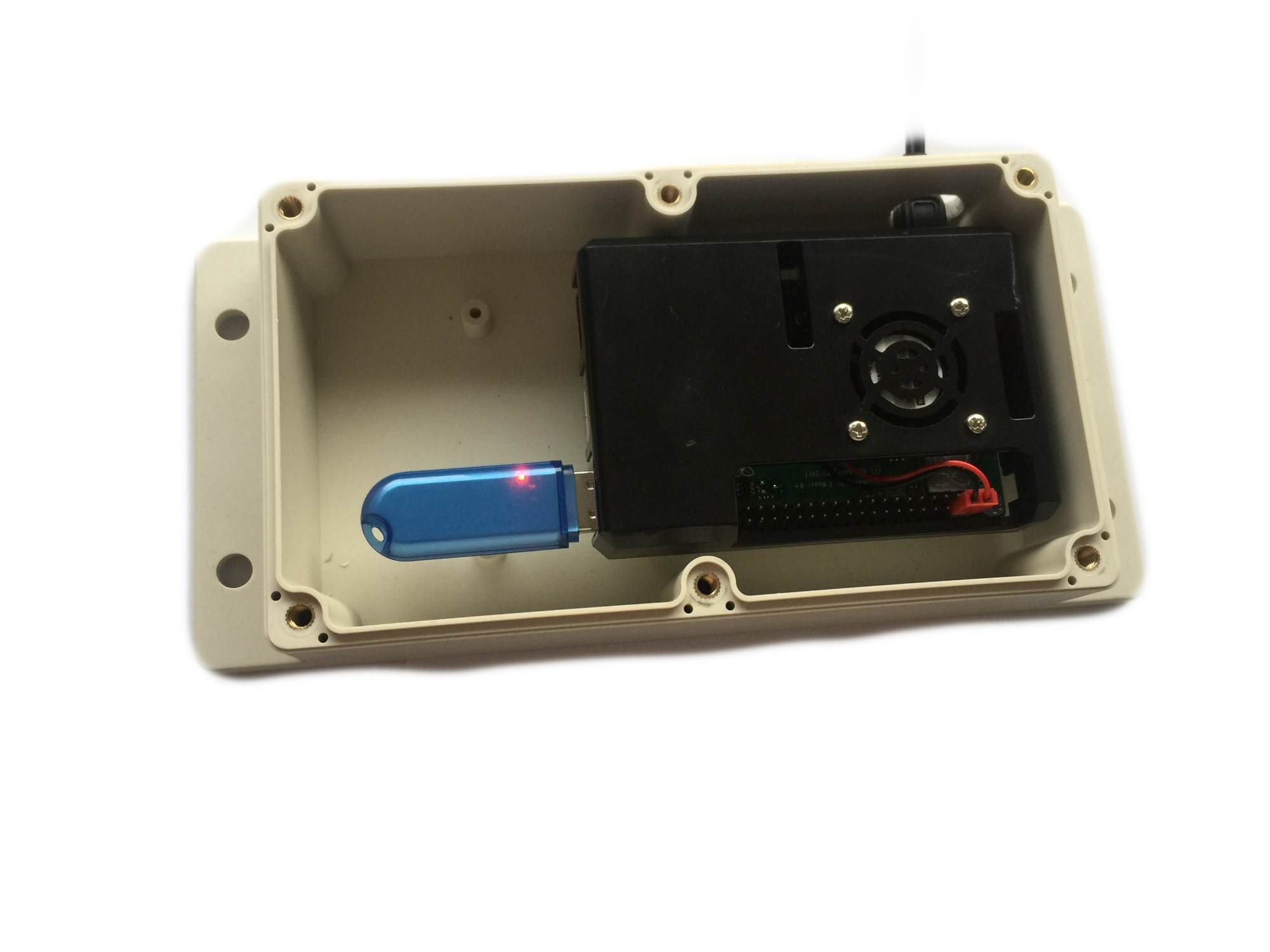

Hình 02. Thiết bị IoT Gateway

1.2 Các cảm biến: Nhiều loại cảm biến khác có thể kết nối đồng thời tới hệ thống như: Nhiệt độ, độ ẩm, mực nước, PH, hồng ngoại, cảm biến chống trộm,... các cảm biến kết nối tới IoT Gateway bằng chuẩn giao tiếp Zigbee (Có thể thu tín hiệu chính xác trong vùng bán kính tính bằng Km).

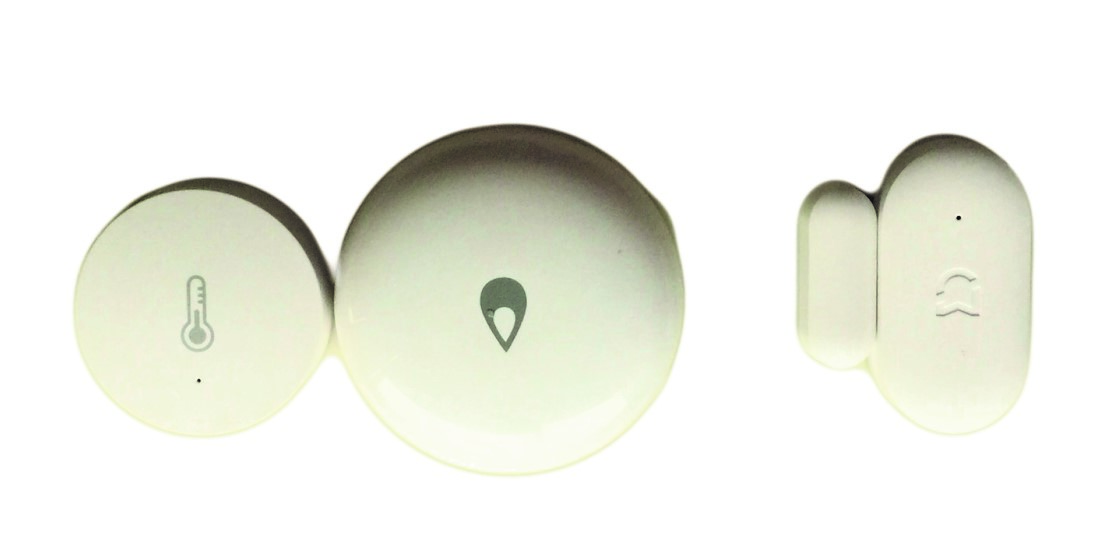

Hình 03. Một số loại cảm biến

1.3. Thiết bị điều khiển đóng ngắt: Kết nối trực tiếp hoặc thông qua khởi động từ tới các thiết bị tiêu thụ điện xoay chiều như: Bơm, quạt, đèn, chuông báo hoặc nhiều thiết bị khác...

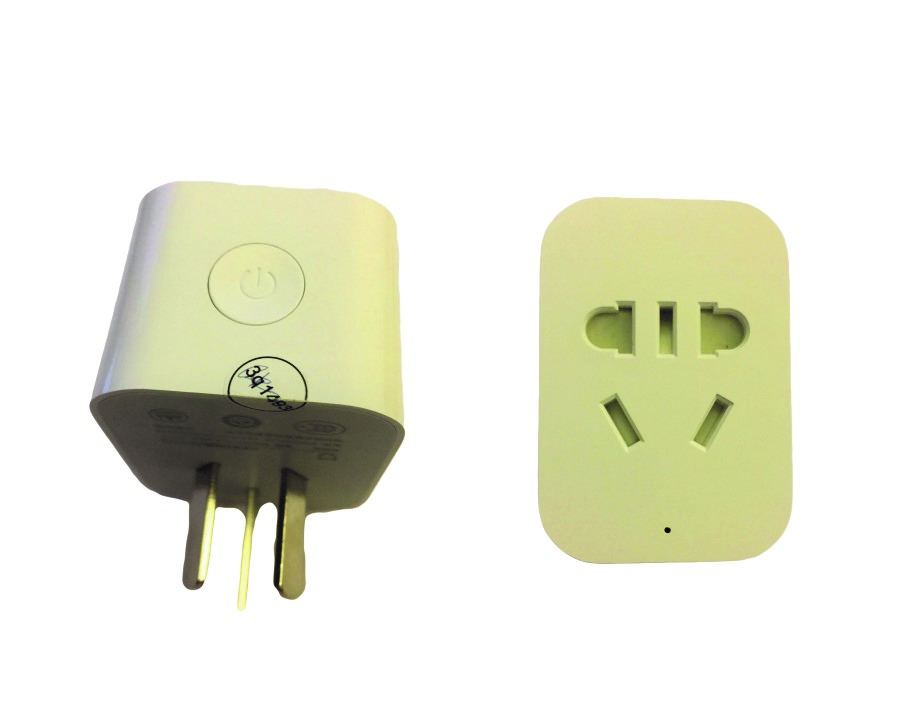

Hình 04. Thiết bị đóng ngắt

1.4. Hệ thống phần mềm: Được cài đặt trên hệ thống máy chủ đám mây. Người dùng có thể truy cập phần mềm thông qua website hoặc ứng dụng di động để cài đặt tham số và điều kiển các thiết bị. Phần mềm hỗ trợ người dùng giám sát các tham số thu thập tư cảm biến, trạng thái thiết bị, thống kê điện năng tiêu thụ, xem lịch sử hoạt động các thiết bị,…

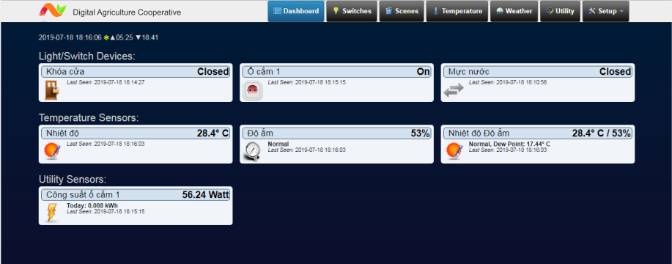

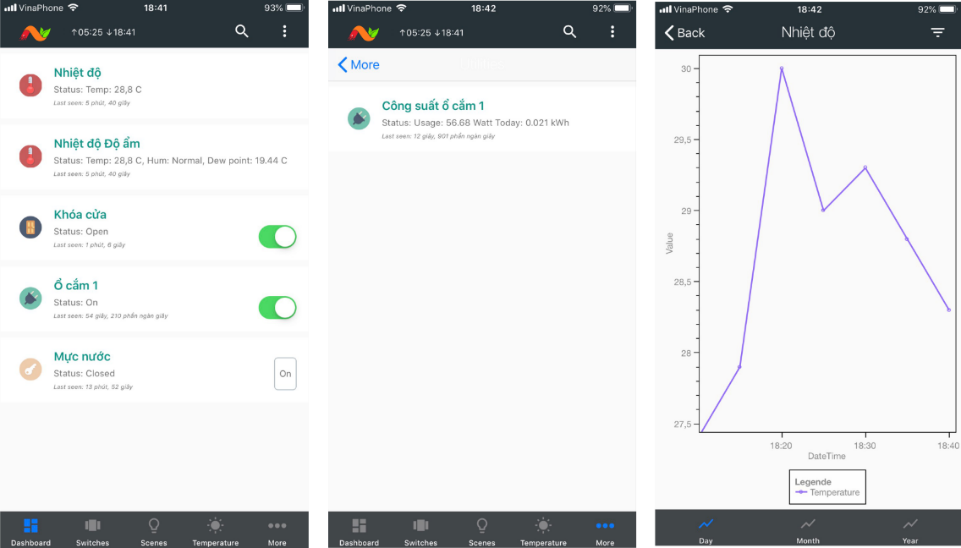

Một số hình ảnh giao diện phần mềm:
